СОБСТВЕНО ПРОИЗВОДСТВО
Конструкции за
фотоволтаици
Покривни и наземни монтажни системи, профили и крепежни елементи за вашия проект.
01 / МОНТАЖНИ СИСТЕМИ
Подходящата система.
За вашия обект.
На земя или върху покрив.Изберете мястото за монтаж и вижте подходящите конструкции.
ПЛОСКИ ПОКРИВИ / НАЧИН НА МОНТАЖ
С лепене.
С бетонни блокчета.
Четири решения от техническия каталог.
Вижте закрепването и изберете конфигурация.
Приложимостта на лепенето и необходимото затежаване се уточняват според покривното покритие, носещата основа и условията на обекта.

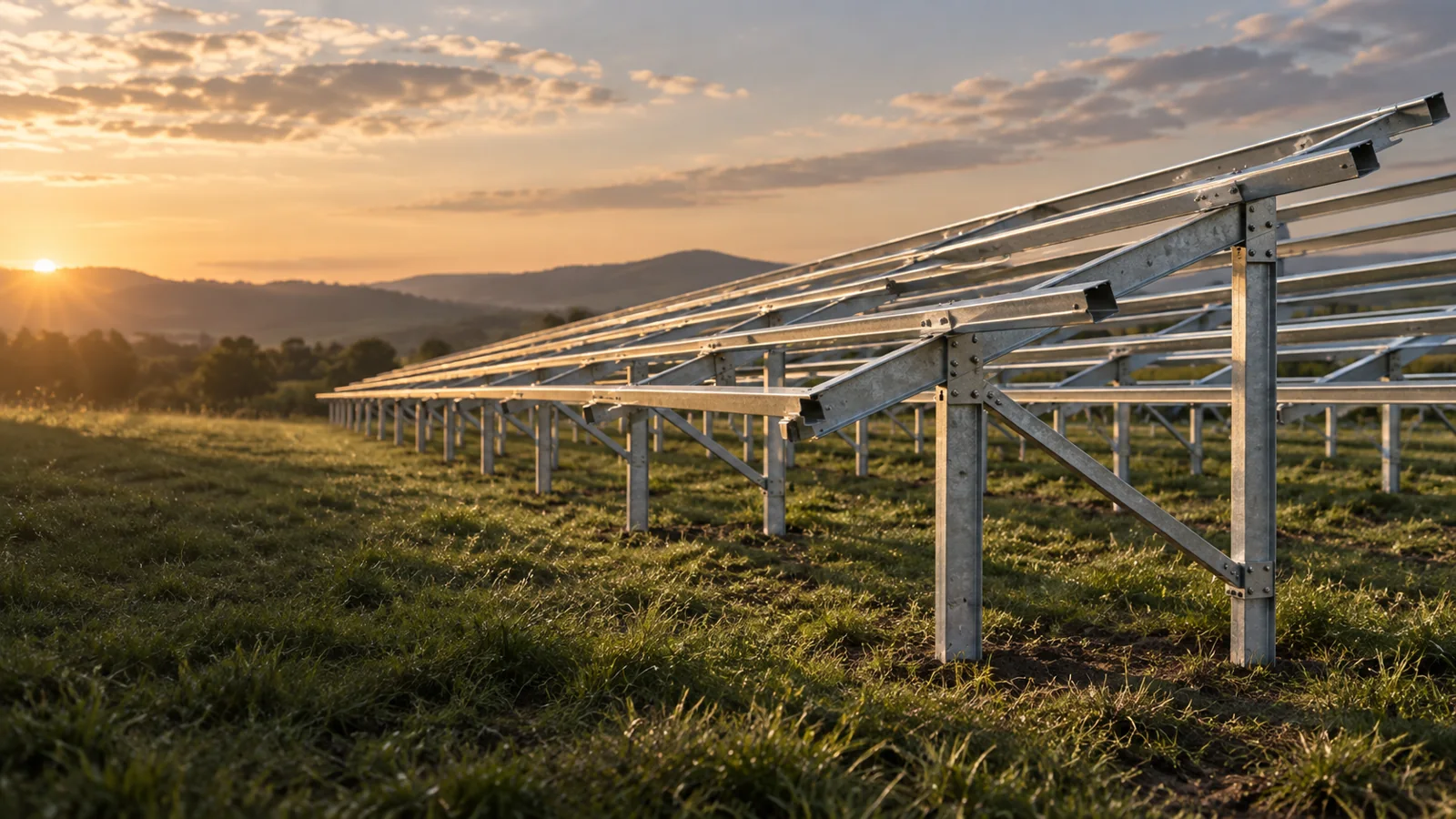

Наземни конструкции

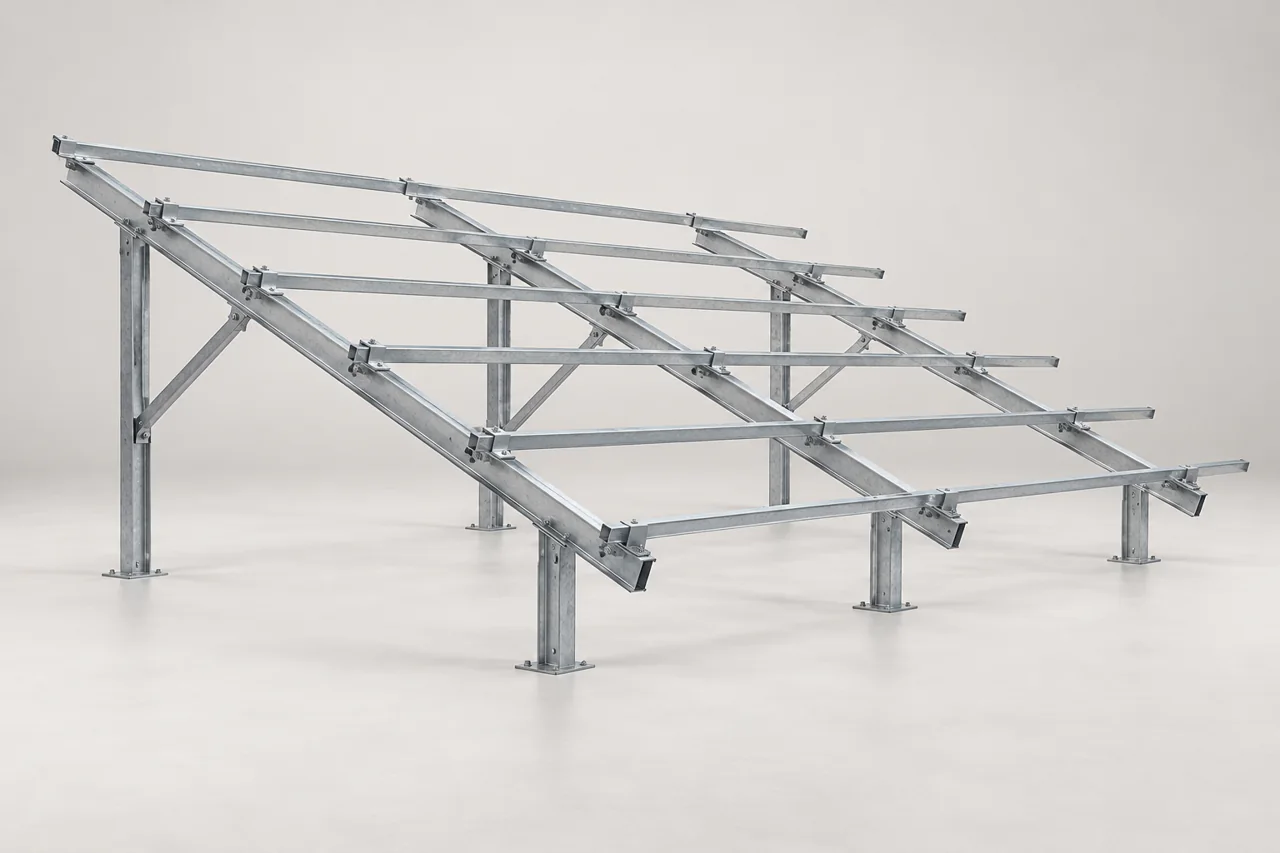

2 системиКаталог · стр. 31–33Двуредова наземна конструкция
+
Двуредови и триредови системи за монтаж на земя.
Закрепване
Закрепването и фундирането се уточняват за конкретния терен.
Каталожни варианти на наклона
10°, 15°, 25°. Приложимостта се проверява за обекта.
Основни компоненти
- Колона за наземна конструкция
СОП 100.62.21.3 - Главна греда за двуредова наземна конструкция
СОП 100.56.22.2,5 - Столица за наземна конструкция
СОП 100.55.20.2 - Противоветров диагонал за наземна конструкция
L35.35.3 - Планка за монтаж на столица към греда
SK100-V2 - Снаждащ елемент U профил
SN-C96-V3 - Планка за клипс за наземна конструкция
SP96-V7 - Алуминиев среден клипс
- Алуминиев краен клипс
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.
Каталог · стр. 34–35Триредова наземна конструкция с наклон
+
Двуредови и триредови системи за монтаж на земя.
Закрепване
Закрепването и фундирането се уточняват за конкретния терен.
Каталожни варианти на наклона
10°. Приложимостта се проверява за обекта.
Основни компоненти
- Колона за наземна конструкция
СОП 100.62.21.3 - Главна греда за триредова наземна конструкция
СОП 100.56.2,5 - Столица за наземна конструкция
СОП 100.55.20.2 - Подкос за триредова наземна конструкция
СОП 60.40.2 - Противоветров диагонал за наземна конструкция
L35.35.3 - Планка за монтаж на столица към греда
SK100-V2 - Снаждащ елемент U профил
SN-C96-V3 - Планка за клипс за наземна конструкция
SP96-V7 - Алуминиев среден клипс
- Алуминиев краен клипс
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.

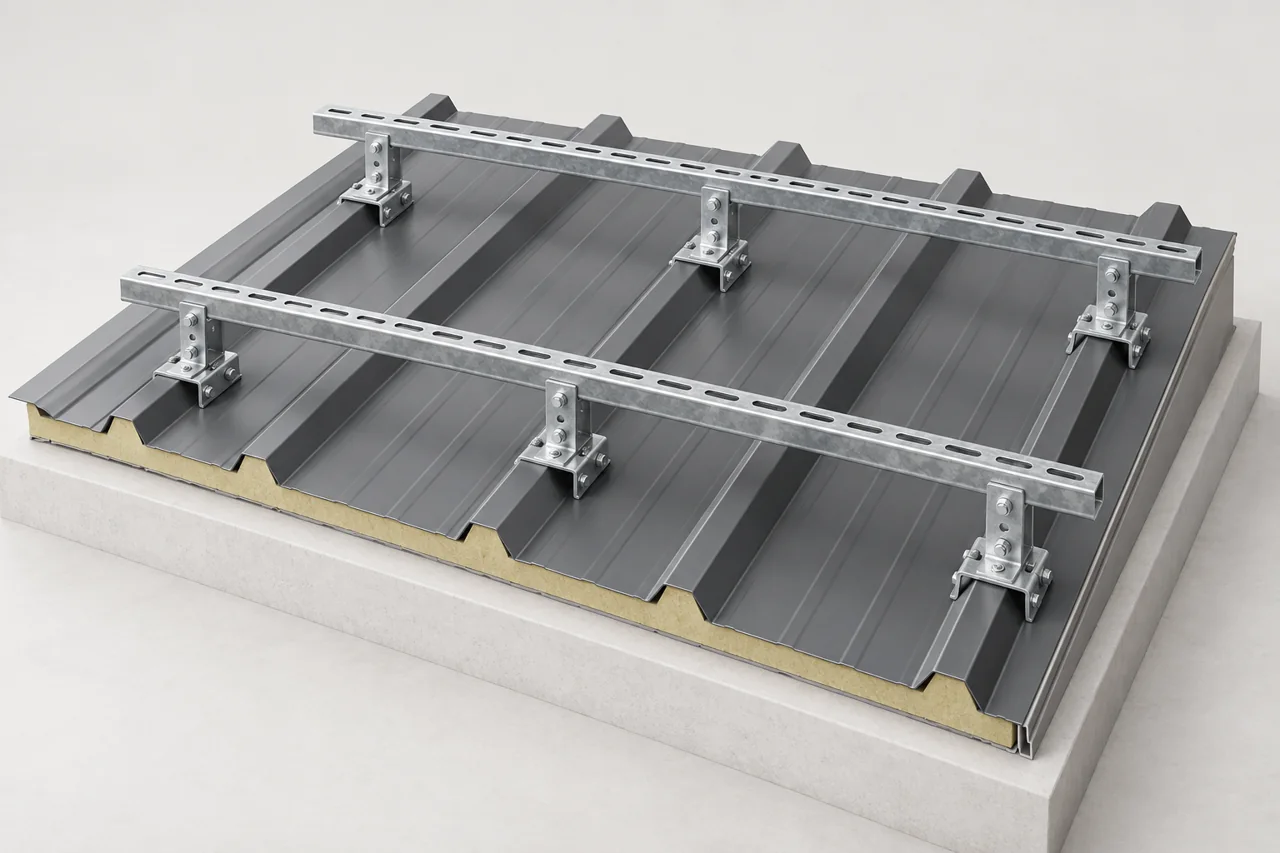

Каталог · стр. 3–4Легнала (успоредна) конструкция
+
LT ламарина и сандвич панели.
Закрепване
Планки за гофра LT и винтови крепежи към носещата покривна конструкция.
Основни компоненти
- Колони, греди и столици за покривна конструкция
СОП 40.40.10.2 - Планка за гофра LT
LT 0 - Планка за гофра LT — каталожни варианти
LT....2/2.5/3/3.5/4/5 - Регулираща планка LT-UP
LT UP_v4 - Планка за клипс за покривна конструкция
SPV40-07 - П-планка за шарнир
SK4 - Алуминиев среден клипс
- Алуминиев краен клипс
- Снадка за столици
SN200
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.
Каталог · стр. 5–7Успоредна с преминаване в изправена
+
LT ламарина и сандвич панели.
Закрепване
Планки за гофра LT; регулиращи планки USH и укрепващи връзки в изправената част.
Основни компоненти
- Колони, греди и столици за покривна конструкция
СОП 40.40.10.2 - Планка за гофра LT
LT 0 - Планка за гофра LT — каталожни варианти
LT....2/2.5/3/3.5/4/5 - Регулираща планка LT-UP
LT UP_v4 - Планка за клипс за покривна конструкция
SPV40-07 - П-планка за шарнир
SK4 - Подкос и противоветров диагонал за покрив
L30.30.2 - Планка шарнир
SH40-v2 - Регулираща планка краче за гофра с неогънати пера
USH-00 - Регулираща планка краче за гофра с огънати пера
USH-01 - Алуминиев среден клипс
- Алуминиев краен клипс
- Снадка за столици
SN200
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.
Каталог · стр. 8–9Изправена конструкция за скатен покрив
+
LT ламарина и сандвич панели.
Закрепване
Регулиращи планки USH и винтови крепежи към носещата покривна конструкция.
Основни компоненти
- Колони, греди и столици за покривна конструкция
СОП 40.40.10.2 - Планка за клипс за покривна конструкция
SPV40-07 - П-планка за шарнир
SK4 - Планка шарнир
SH40-v2 - Регулираща планка краче за гофра с огънати пера
USH-01 - Подкос и противоветров диагонал за покрив
L30.30.2 - Планка за профил
S40 - Алуминиев среден клипс
- Алуминиев краен клипс
- Снадка за столици
SN200
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.
Каталог · стр. 10–11Конструкция изток–запад
+
LT ламарина и сандвич панели.
Закрепване
Носеща скара с регулиращи планки USH и планки EW за изток–запад.
Основни компоненти
- Колони, греди и столици за покривна конструкция
СОП 40.40.10.2 - Планка за клипс за покривна конструкция
SPV40-07 - П-планка за шарнир
SK4 - Планка ъгъл изток–запад
EW-01 - Планка за краче изток–запад
EW-02 - Горна планка за клипс изток–запад
EW-03 - Долна планка за клипс изток–запад
EW-04 - Регулираща планка краче за гофра с огънати пера
USH-01 - Регулираща горна планка за краче
USH-03 - Подкос и противоветров диагонал за покрив
L30.30.2 - Алуминиев среден клипс
- Алуминиев краен клипс
- Снадка за столици
SN200
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.

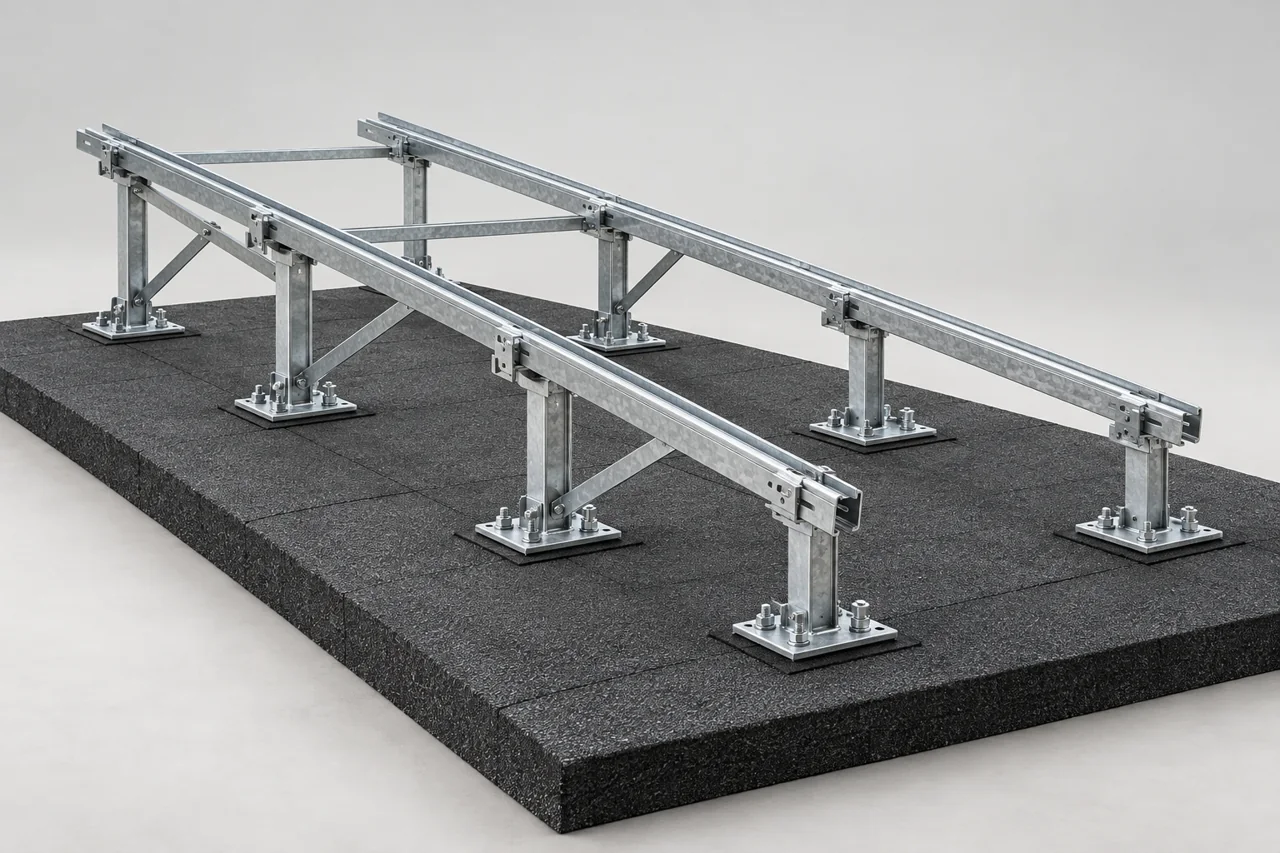

Каталог · стр. 12–14Изправена конструкция с анкериране
+
Системи за битумна хидроизолация.
Закрепване
Планки PP140 и USH-02; анкериране към стоманобетонната основа.
Основни компоненти
- Колони, греди и столици за покривна конструкция
СОП 40.40.10.2 - Планка за клипс за покривна конструкция
SPV40-07 - П-планка за шарнир
SK4 - Планка за профил
S40 - Планка шарнир
SH40-v2 - Планка за плосък покрив
PP140 - Регулираща планка за краче
USH-02 - Подкос и противоветров диагонал за покрив
L30.30.2 - Алуминиев среден клипс
- Алуминиев краен клипс
- Снадка за столици
SN200
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.

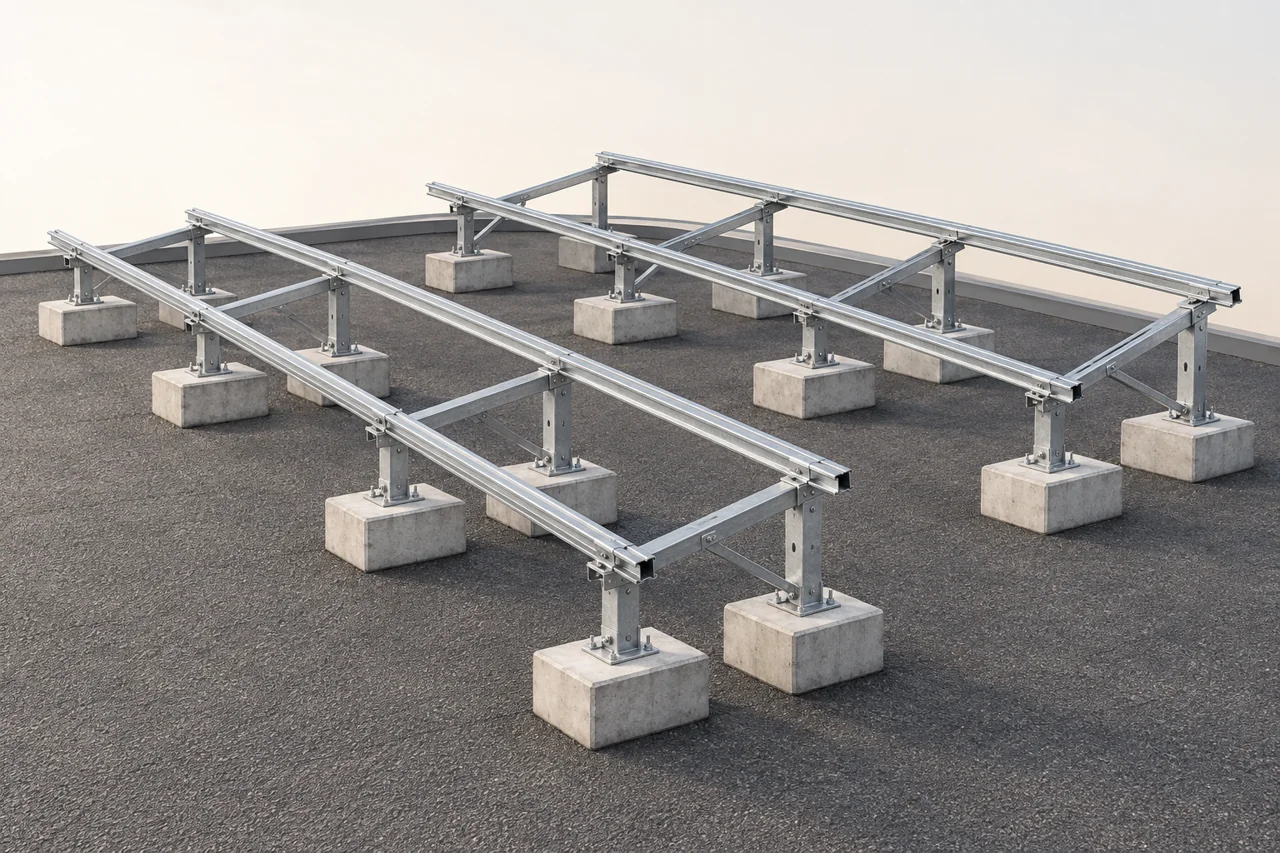

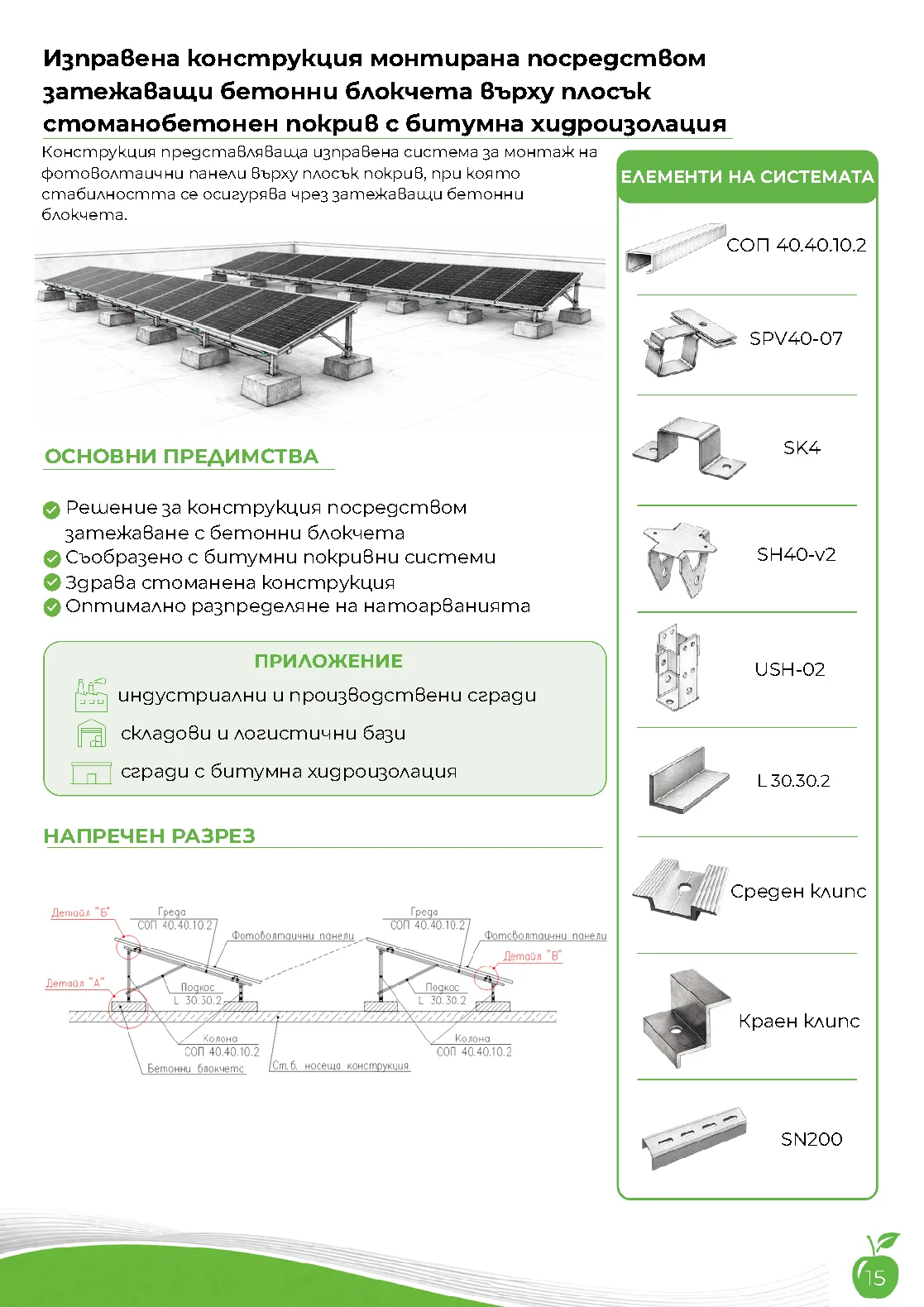

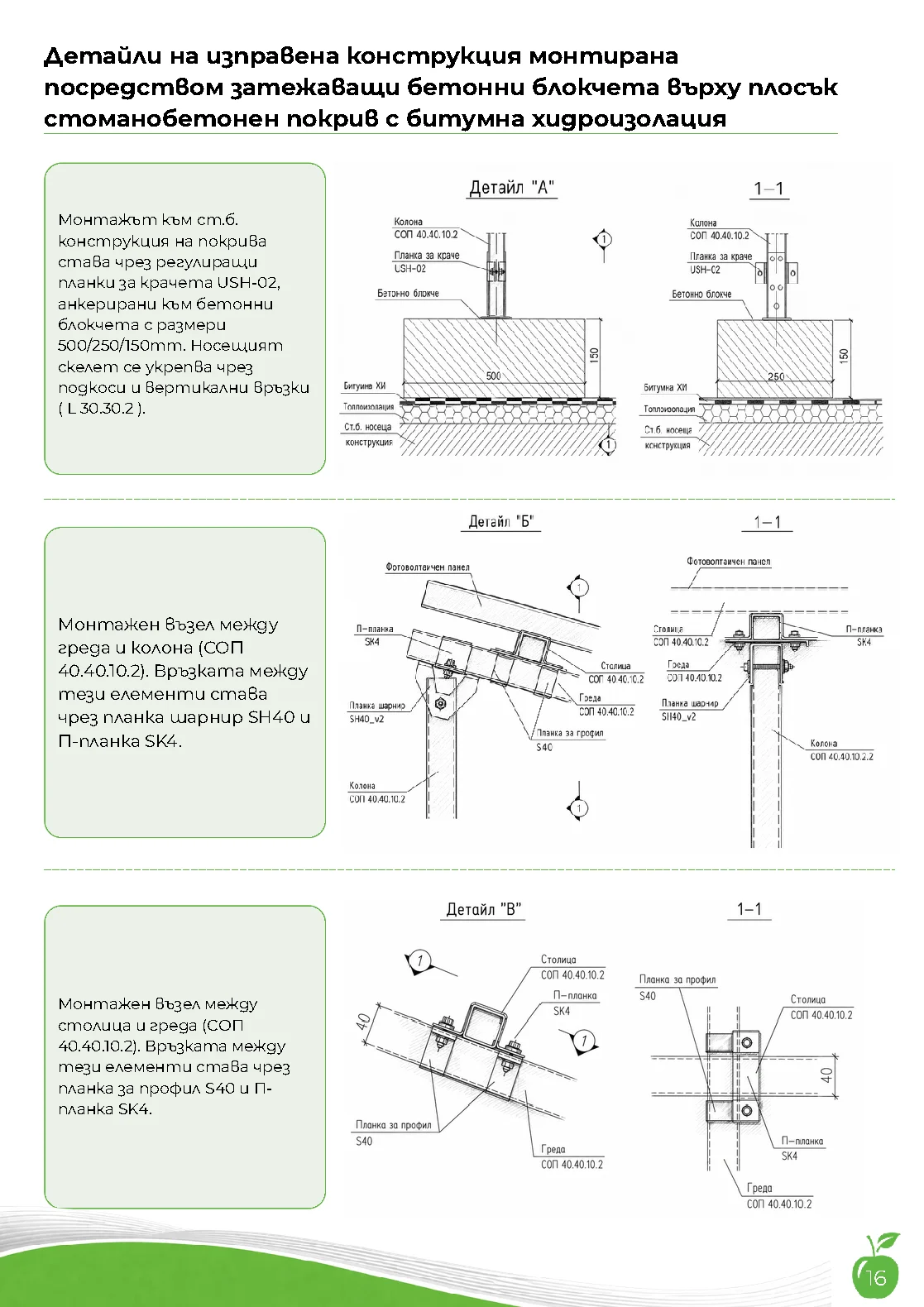

Каталог · стр. 15–17Изправена конструкция с бетонни блокчета
+
Вижте оригиналите от каталога +
Регулиращи планки USH-02, закрепени към затежаващи бетонни блокчета върху покрива.
Закрепване
Планки USH-02, анкерирани към затежаващи бетонни блокчета. Баластът се проверява за обекта.
Основни компоненти
- Колони, греди и столици за покривна конструкция
СОП 40.40.10.2 - Планка за клипс за покривна конструкция
SPV40-07 - П-планка за шарнир
SK4 - Планка шарнир
SH40-v2 - Регулираща планка за краче
USH-02 - Подкос и противоветров диагонал за покрив
L30.30.2 - Алуминиев среден клипс
- Алуминиев краен клипс
- Снадка за столици
SN200
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.
Каталог · стр. 18–19Изток–запад с анкериране
+
Системи за битумна хидроизолация.
Закрепване
Носеща скара, планки USH-02 и PP140 с химически анкери към стоманобетонната основа.
Основни компоненти
- Колони, греди и столици за покривна конструкция
СОП 40.40.10.2 - Планка за клипс за покривна конструкция
SPV40-07 - П-планка за шарнир
SK4 - Планка за плосък покрив
PP140 - Планка ъгъл изток–запад
EW-01 - Планка за краче изток–запад
EW-02 - Горна планка за клипс изток–запад
EW-03 - Долна планка за клипс изток–запад
EW-04 - Регулираща планка за краче
USH-02 - Регулираща горна планка за краче
USH-03 - Подкос и противоветров диагонал за покрив
L30.30.2 - Алуминиев среден клипс
- Алуминиев краен клипс
- Снадка за столици
SN200
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.

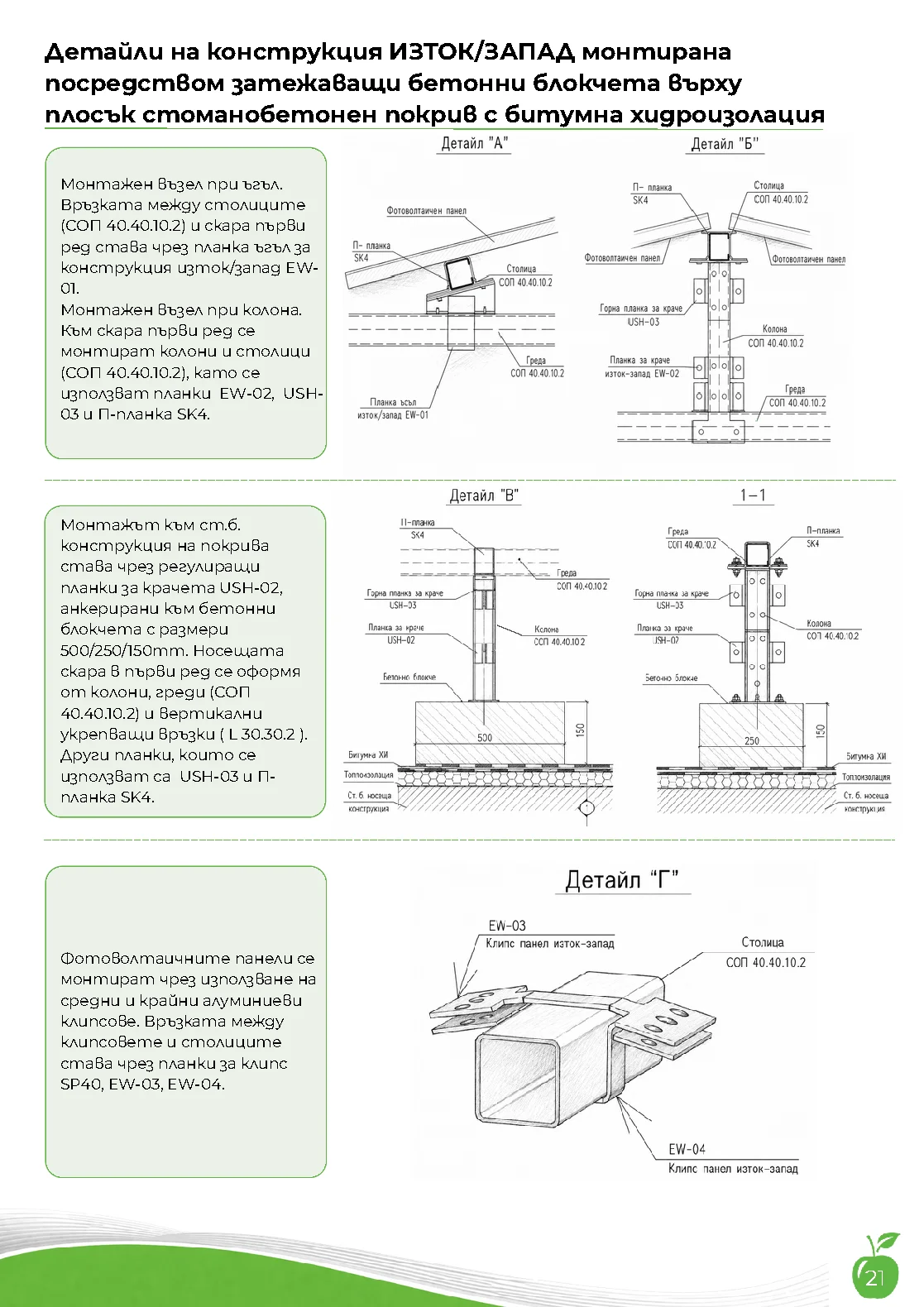

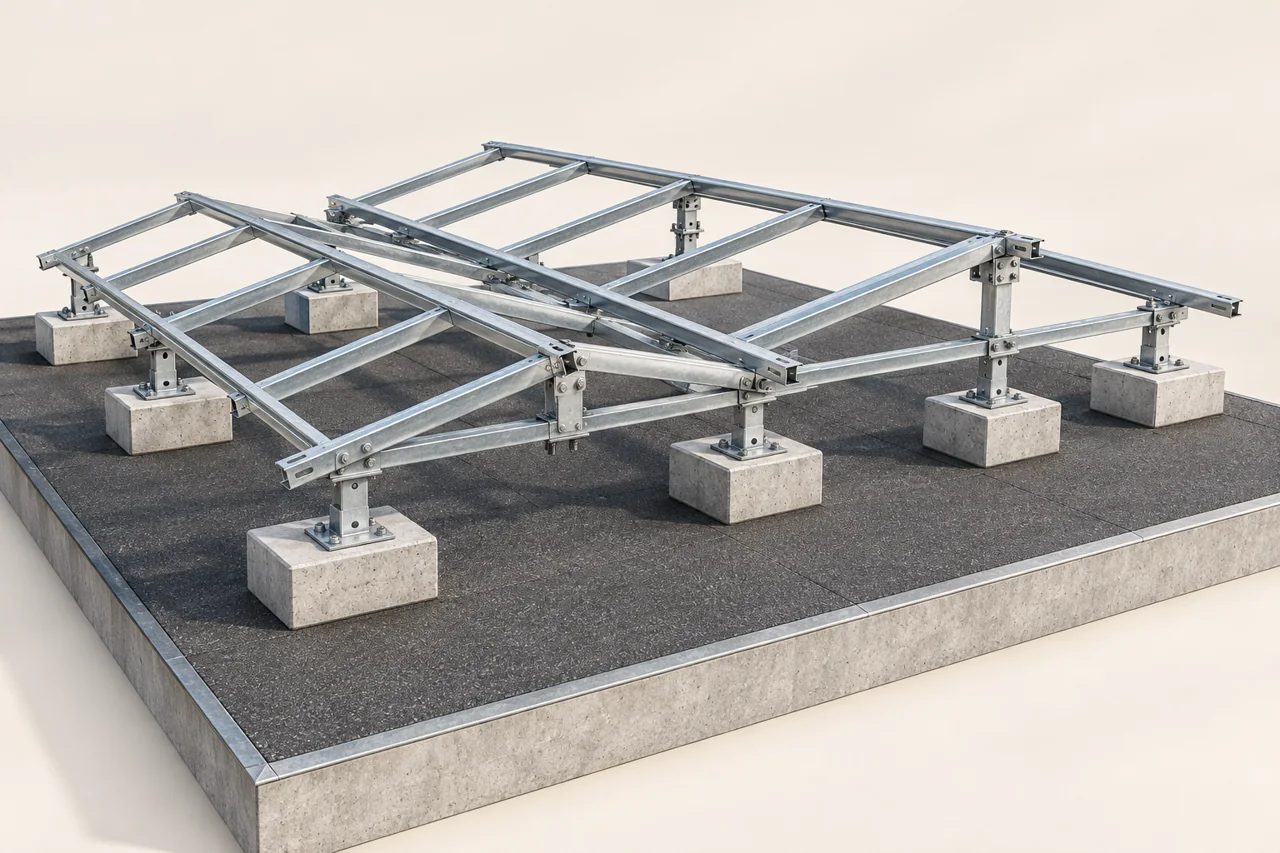

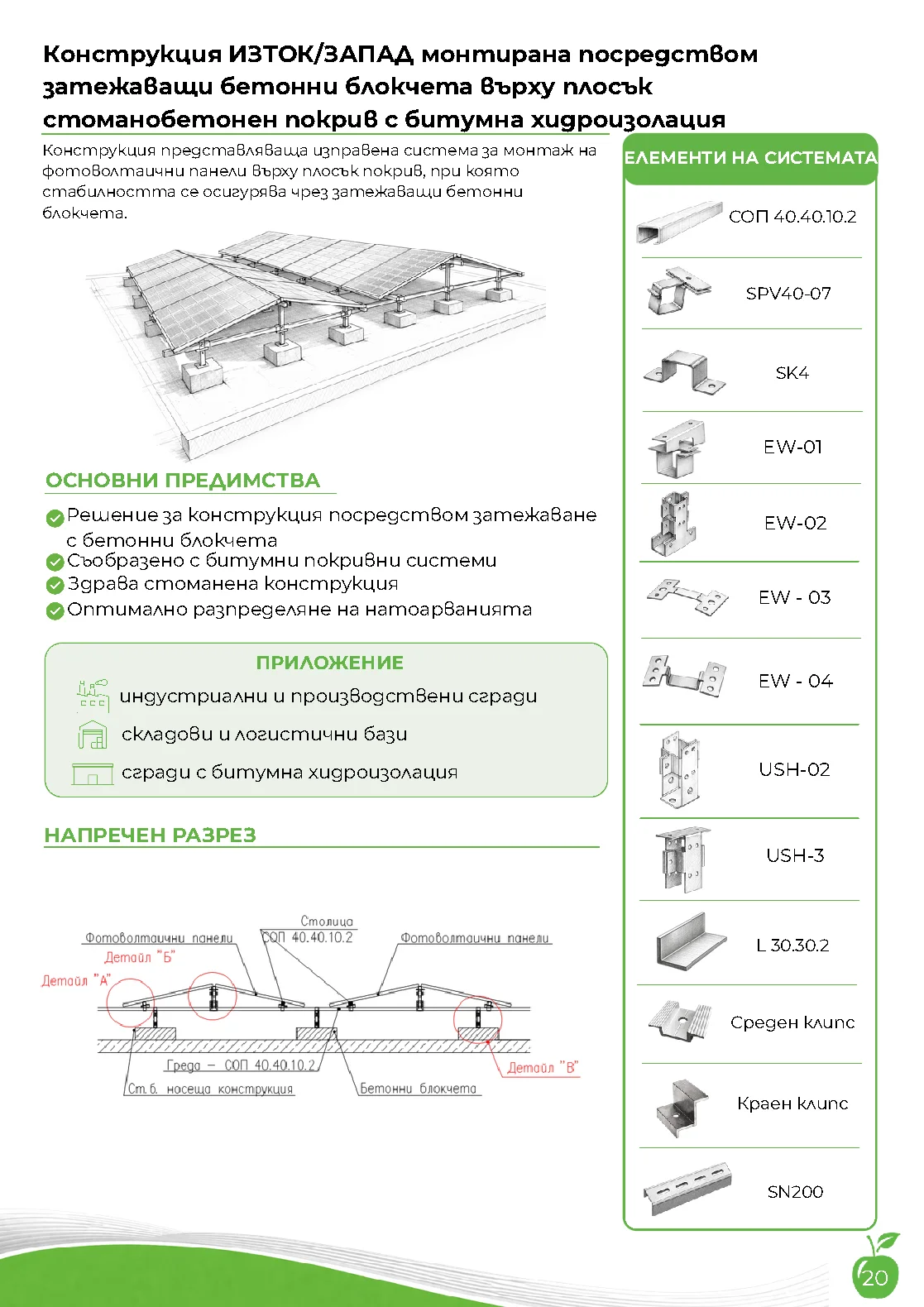

Каталог · стр. 20–21Изток–запад с бетонни блокчета
+
Вижте оригиналите от каталога +
Носеща скара с EW връзки и бетонни блокчета за затежаване на конструкцията.
Закрепване
Планки USH-02, анкерирани към бетонни блокчета; носеща скара с EW връзки.
Основни компоненти
- Колони, греди и столици за покривна конструкция
СОП 40.40.10.2 - Планка за клипс за покривна конструкция
SPV40-07 - П-планка за шарнир
SK4 - Планка ъгъл изток–запад
EW-01 - Планка за краче изток–запад
EW-02 - Горна планка за клипс изток–запад
EW-03 - Долна планка за клипс изток–запад
EW-04 - Регулираща планка за краче
USH-02 - Регулираща горна планка за краче
USH-03 - Подкос и противоветров диагонал за покрив
L30.30.2 - Алуминиев среден клипс
- Алуминиев краен клипс
- Снадка за столици
SN200
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.

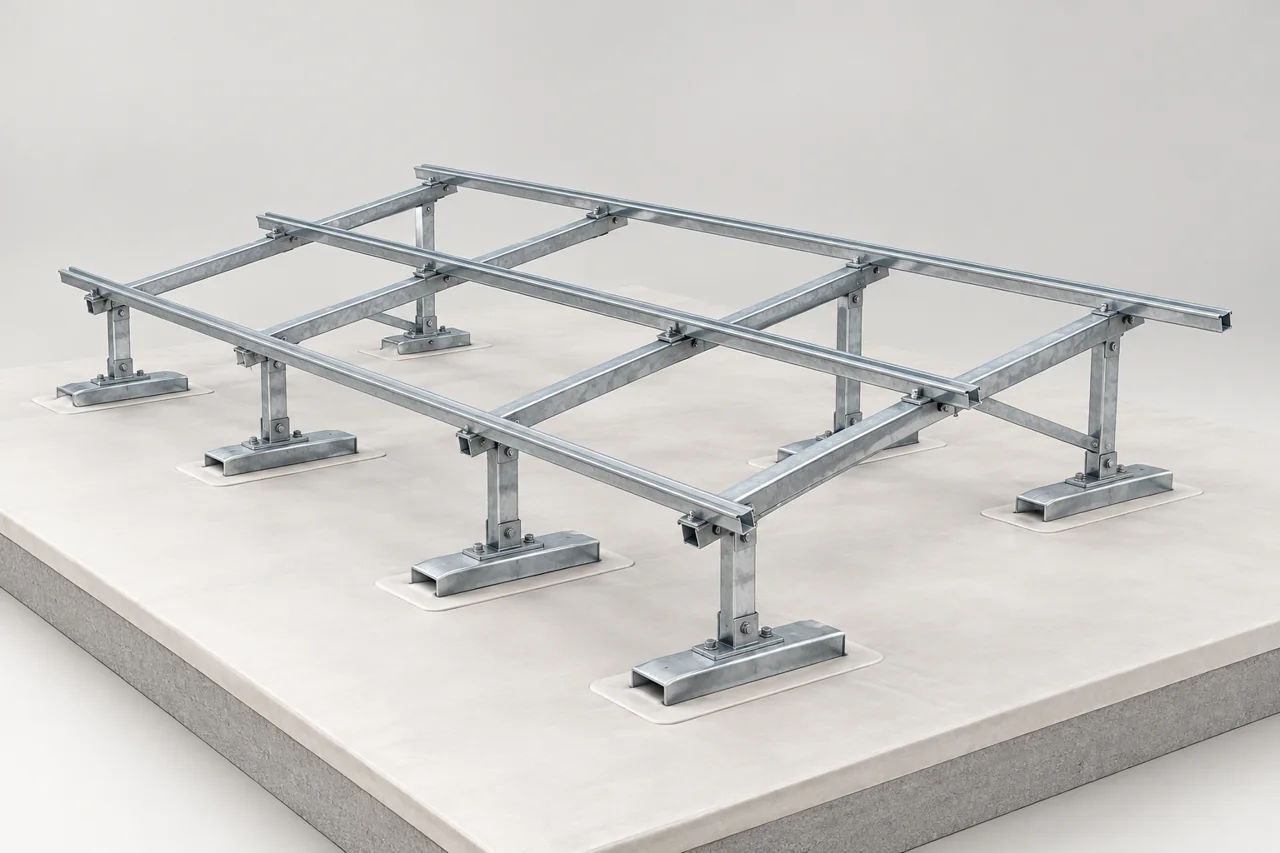

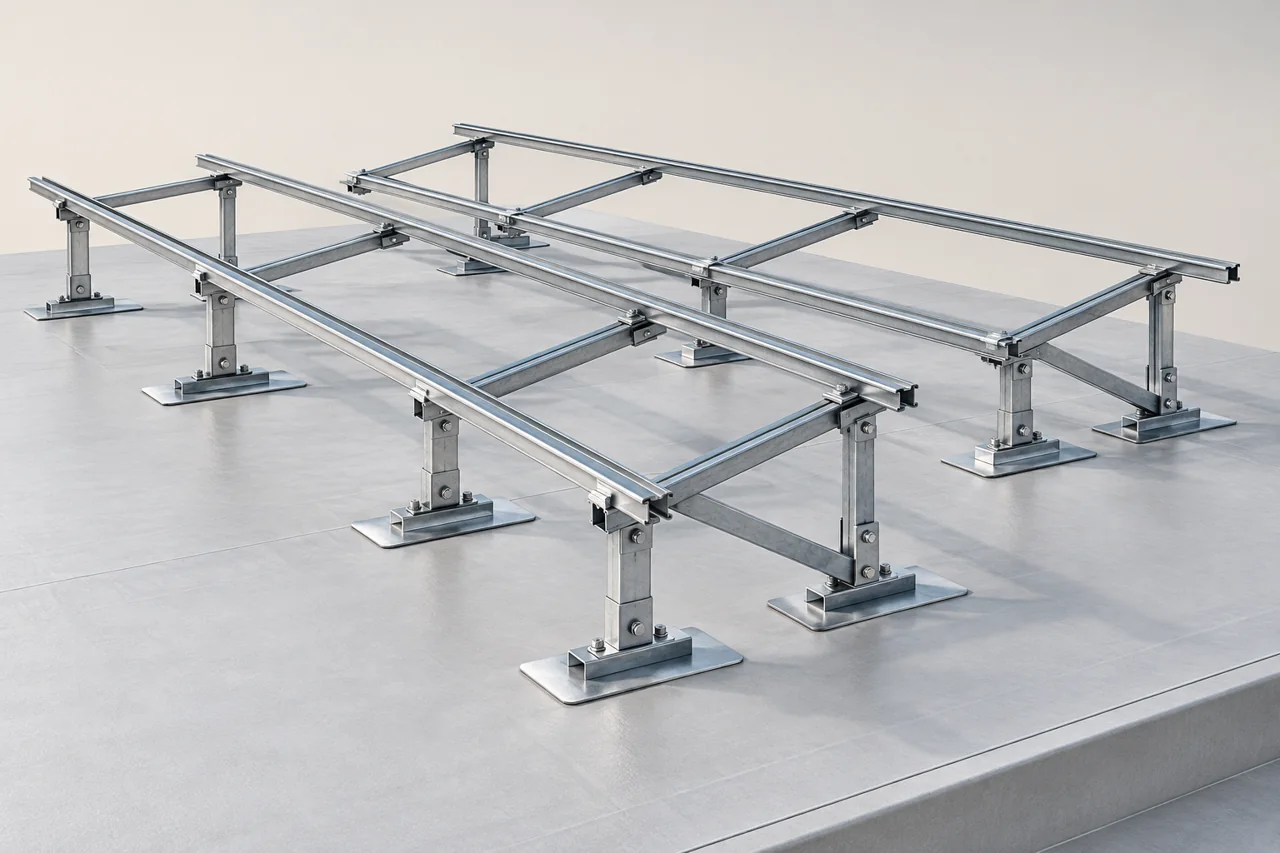

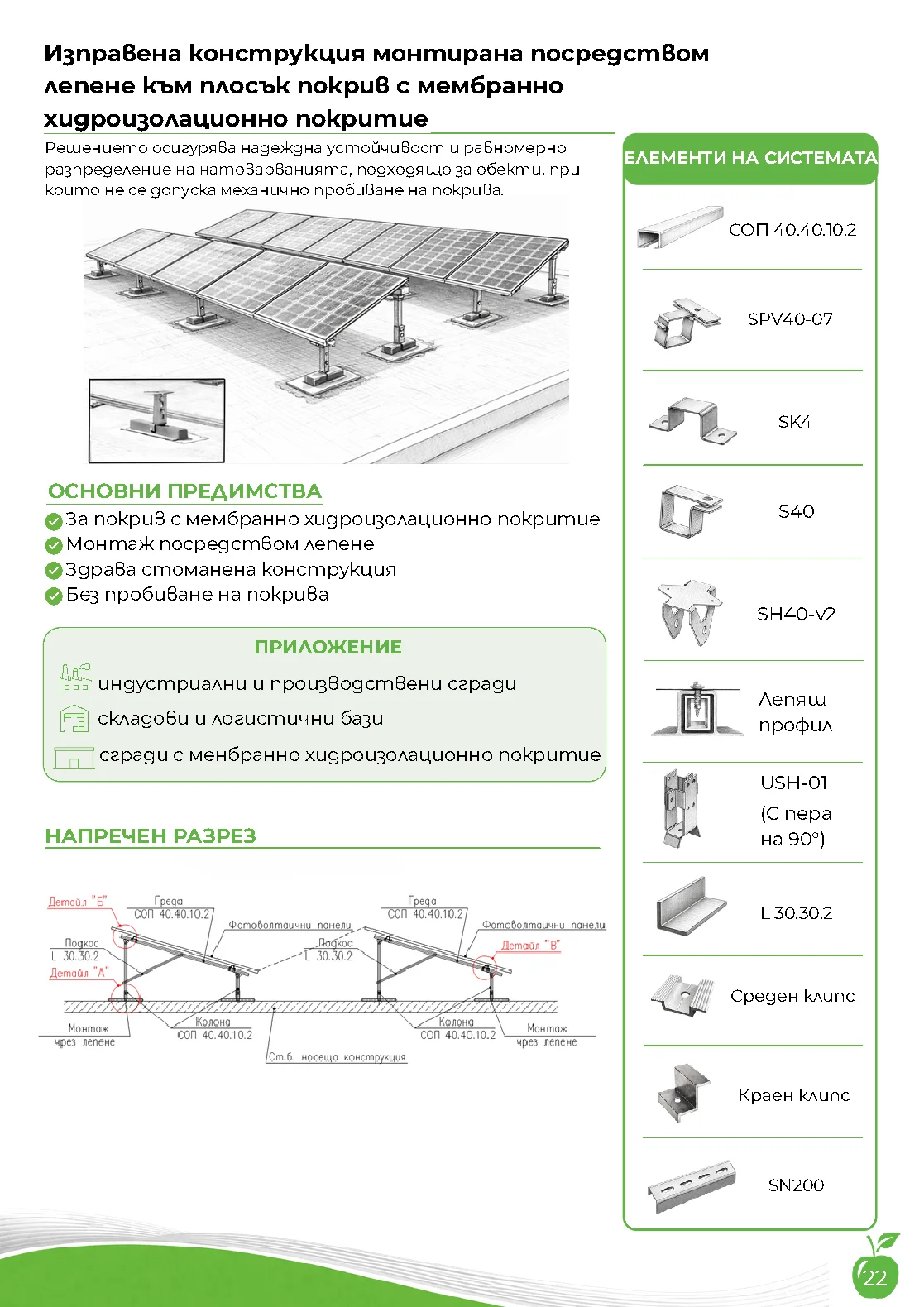

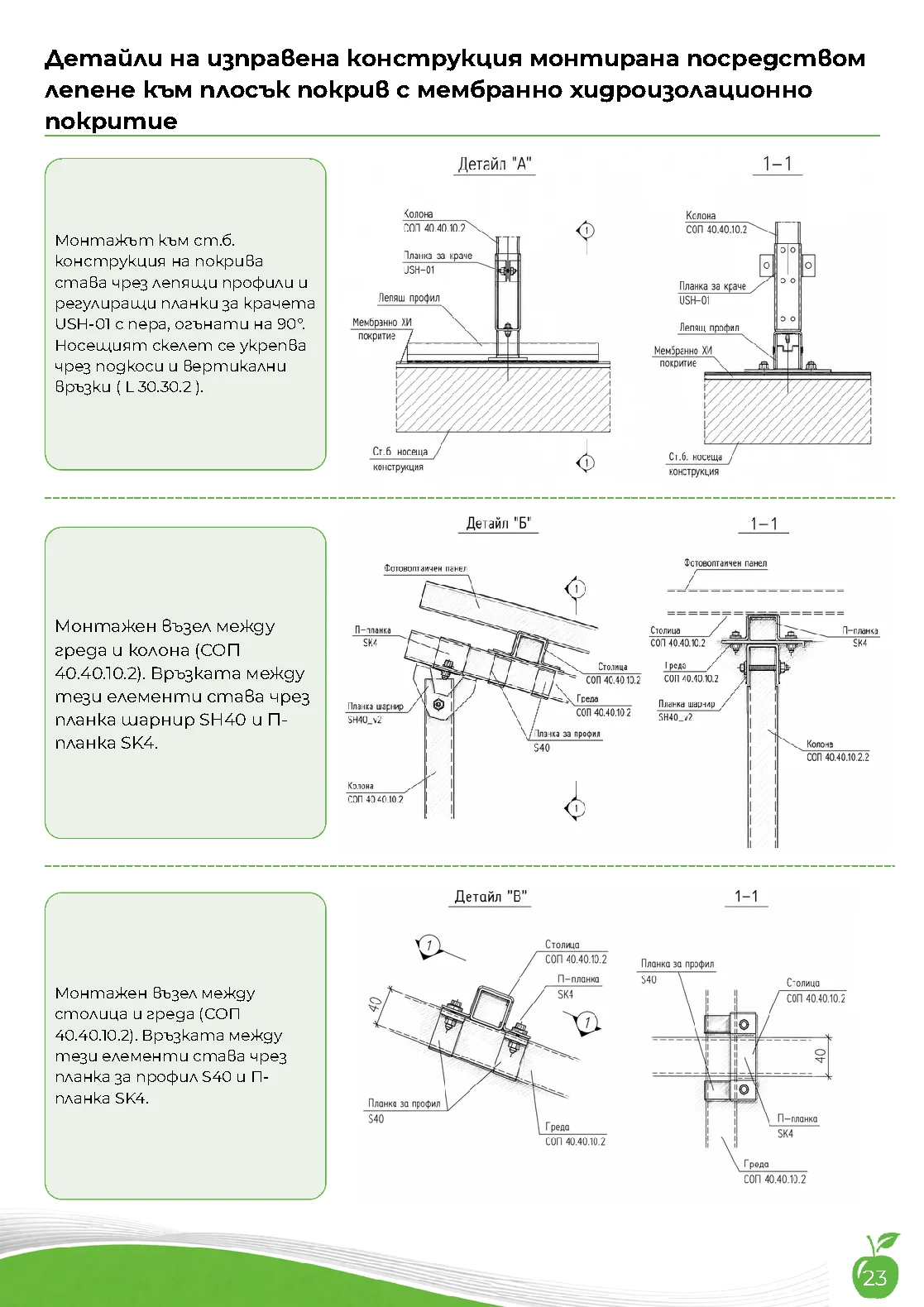

Каталог · стр. 22–24Изправена конструкция с лепене
+
Вижте оригиналите от каталога +
Лепящи профили и регулиращи планки USH-01 с пера на 90°. Монтаж към мембраната без пробиване.
Закрепване
Лепящи профили и USH-01 с пера на 90°. Съвместимостта на мембраната подлежи на проверка.
Основни компоненти
- Колони, греди и столици за покривна конструкция
СОП 40.40.10.2 - Планка за клипс за покривна конструкция
SPV40-07 - П-планка за шарнир
SK4 - Планка за профил
S40 - Планка шарнир
SH40-v2 - Лепящ профил за мембранно покритие
- Регулираща планка краче за гофра с огънати пера
USH-01 - Подкос и противоветров диагонал за покрив
L30.30.2 - Алуминиев среден клипс
- Алуминиев краен клипс
- Снадка за столици
SN200
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.

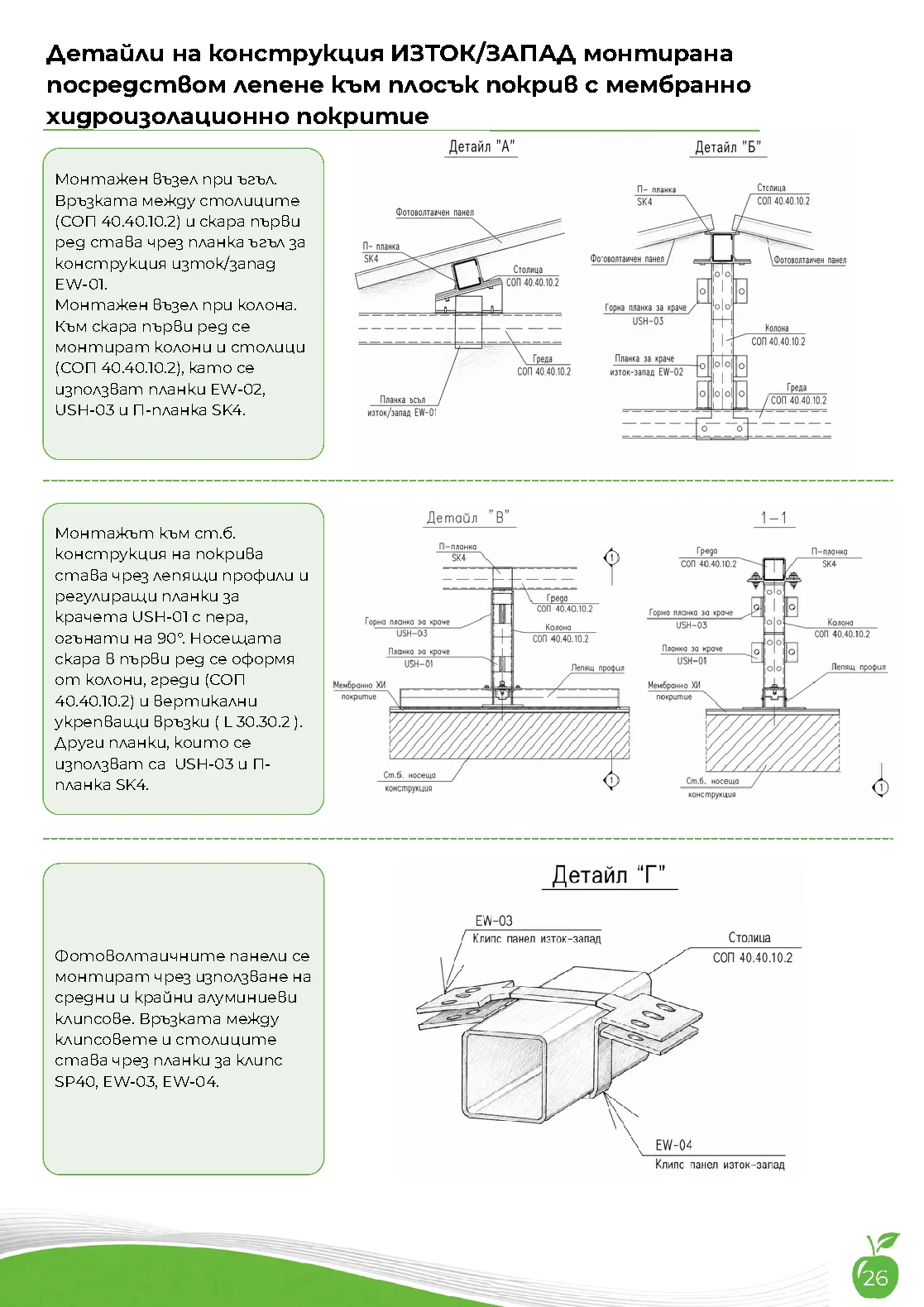

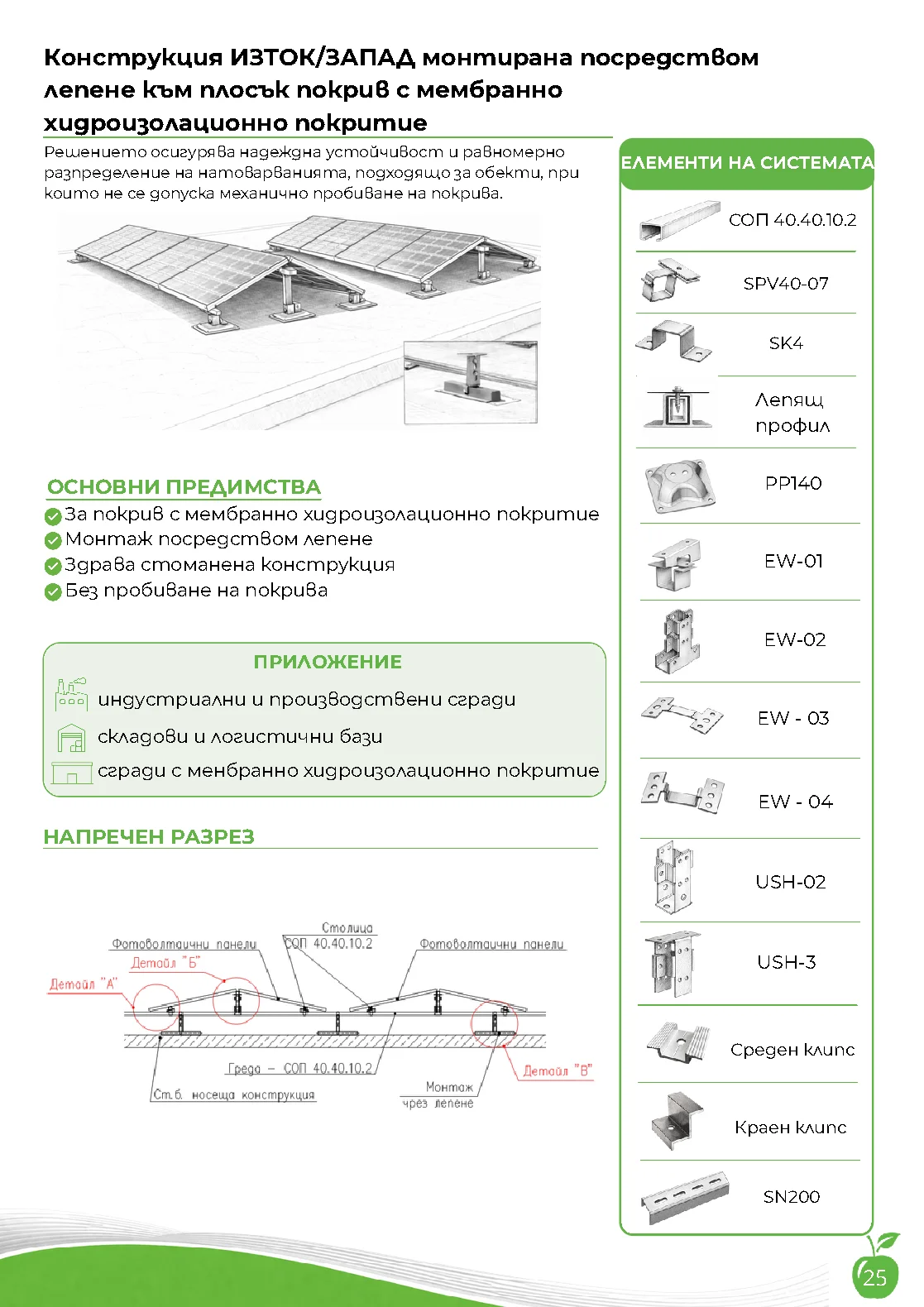

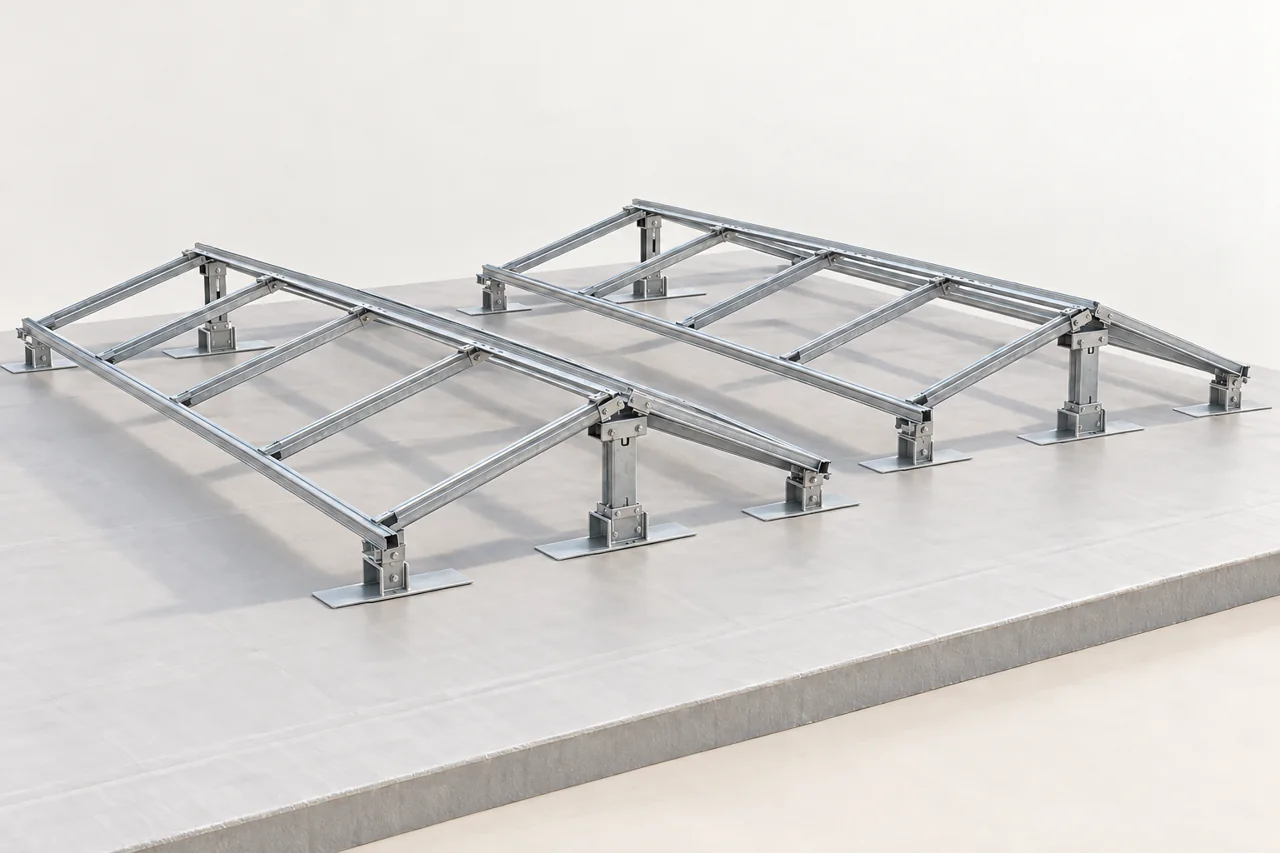

Каталог · стр. 25–26Изток–запад с лепене
+
Вижте оригиналите от каталога +
Две противоположни посоки на наклона, носеща скара и лепящи профили към мембраната.
Закрепване
Лепящи профили, регулиращи планки и носеща скара с EW връзки.
Основни компоненти
- Колони, греди и столици за покривна конструкция
СОП 40.40.10.2 - Планка за клипс за покривна конструкция
SPV40-07 - П-планка за шарнир
SK4 - Лепящ профил за мембранно покритие
- Планка за плосък покрив
PP140 - Планка ъгъл изток–запад
EW-01 - Планка за краче изток–запад
EW-02 - Горна планка за клипс изток–запад
EW-03 - Долна планка за клипс изток–запад
EW-04 - Регулираща планка за краче
USH-02 - Регулираща горна планка за краче
USH-03 - Алуминиев среден клипс
- Алуминиев краен клипс
- Снадка за столици
SN200
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.

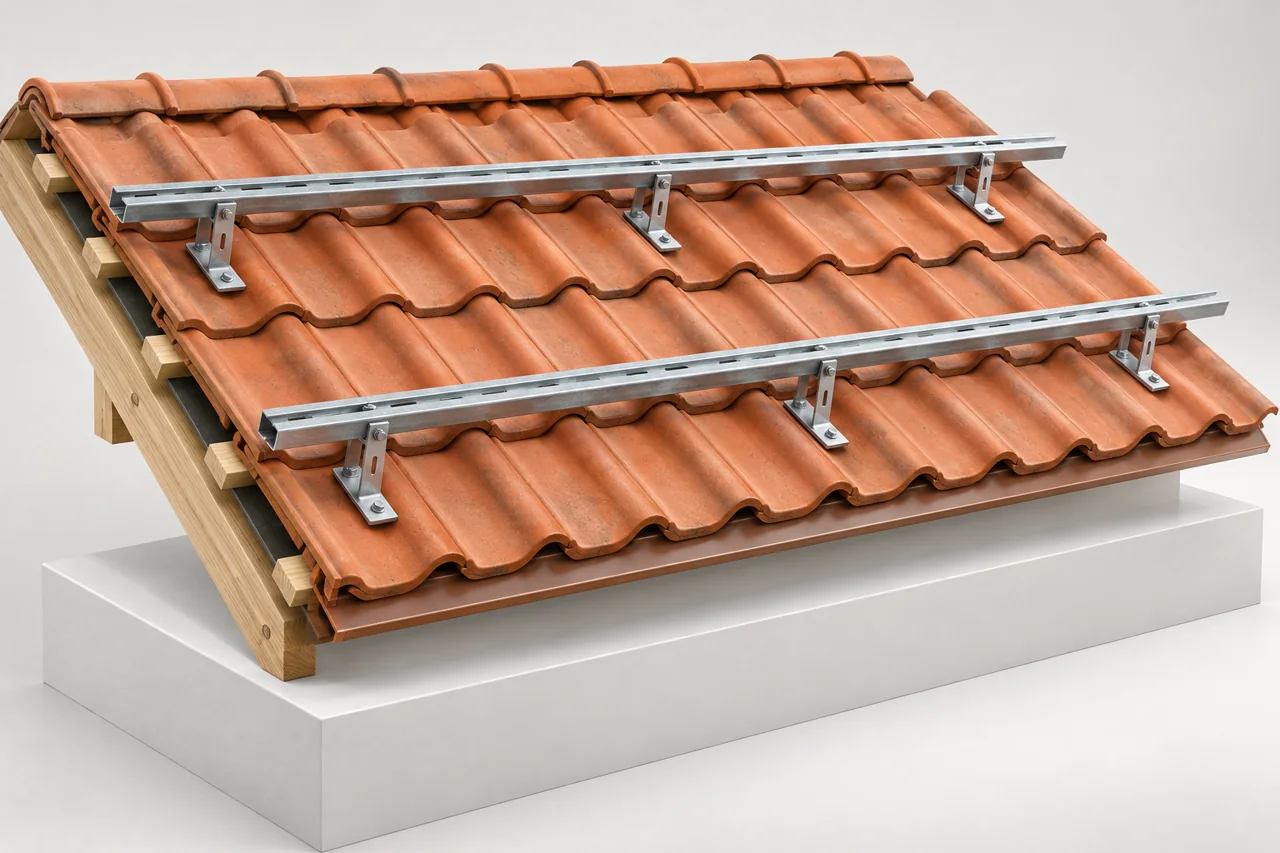

Каталог · стр. 27–28Успоредна конструкция с единична скара
+
Успоредни системи с единична или двойна скара.
Закрепване
Планки BR към дървената покривна конструкция; единична скара от столици.
Основни компоненти
- Колони, греди и столици за покривна конструкция
СОП 40.40.10.2 - Планка за керемида
BR-01.1 - Планка за керемида
BR-02.1 - Планка за керемида
BR-03.1 - Планка за керемида
BR-04.1 - Планка за керемида
BR-05.1 - Планка за клипс за покривна конструкция
SPV40-07 - Алуминиев среден клипс
- Алуминиев краен клипс
- Снадка за столици
SN200
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.
Каталог · стр. 29–30Успоредна конструкция с двойна скара
+
Успоредни системи с единична или двойна скара.
Закрепване
Планки BR към дървената покривна конструкция; двойна скара и връзки S40 / SK4.
Основни компоненти
- Колони, греди и столици за покривна конструкция
СОП 40.40.10.2 - Планка за керемида
BR-01.1 - Планка за керемида
BR-02.1 - Планка за керемида
BR-03.1 - Планка за керемида
BR-04.1 - Планка за керемида
BR-05.1 - Планка за клипс за покривна конструкция
SPV40-07 - Планка за профил
S40 - П-планка за шарнир
SK4 - Алуминиев среден клипс
- Алуминиев краен клипс
- Снадка за столици
SN200
Разрезите и монтажните възли са в техническия каталог. Изтеглете каталога от бутона в началото на страницата.
ВАШИЯТ ОБЕКТ / ЗАПИТВАНЕ
Изберете. Задайте размери.
Изпратете за оферта.
Ясно задание със схема и вашите файлове.
Ще уточним решението за конкретния обект.
ПРИЕТО ЗАПИТВАНЕ
Благодарим. Получихме заданието.
03 / ОТ ЕЛЕМЕНТА ДО ОБЕКТА

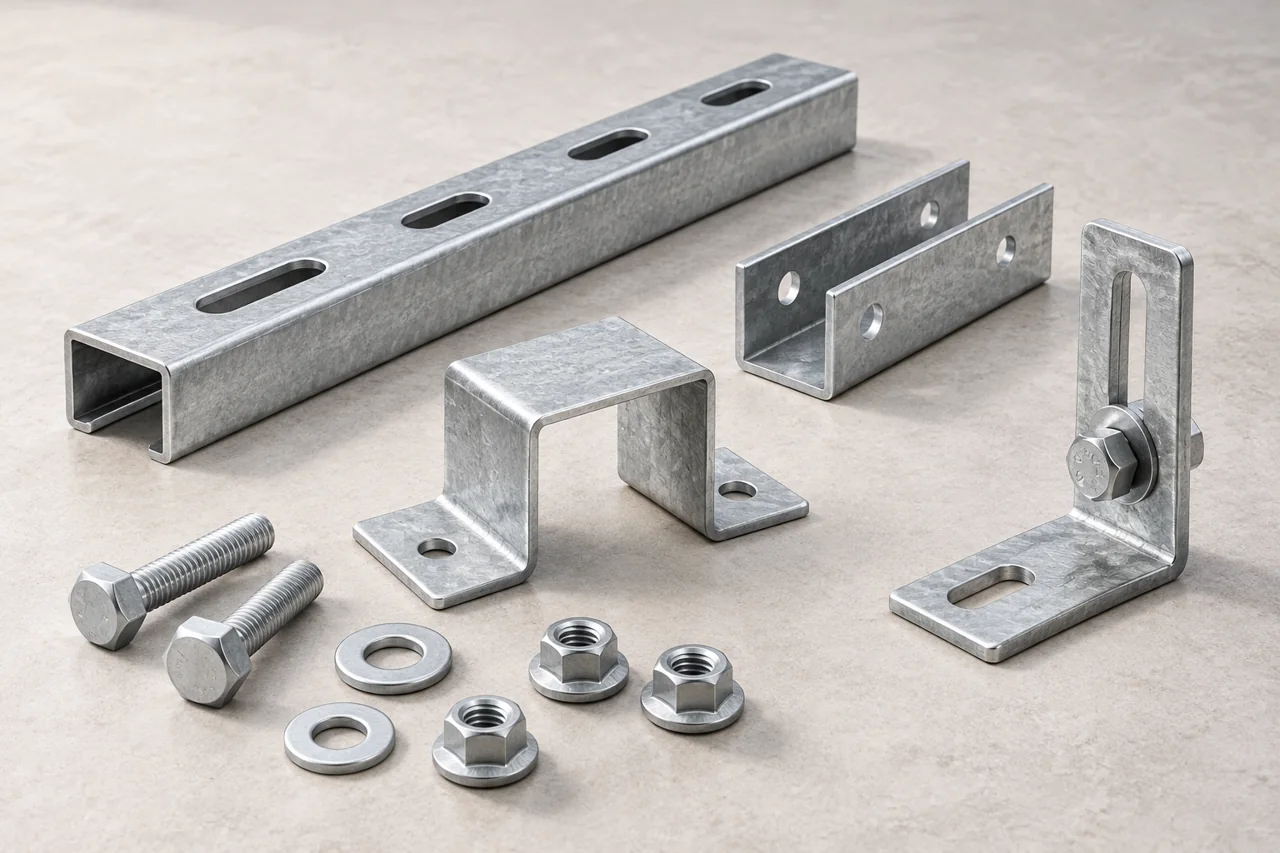

Собствено производство
на метални конструкции
Изработваме конструктивни решения според техническото задание и условията на вашия обект.
СОБСТВЕНА ТЕХНИКА / МОНТАЖ НА ТЕРЕН

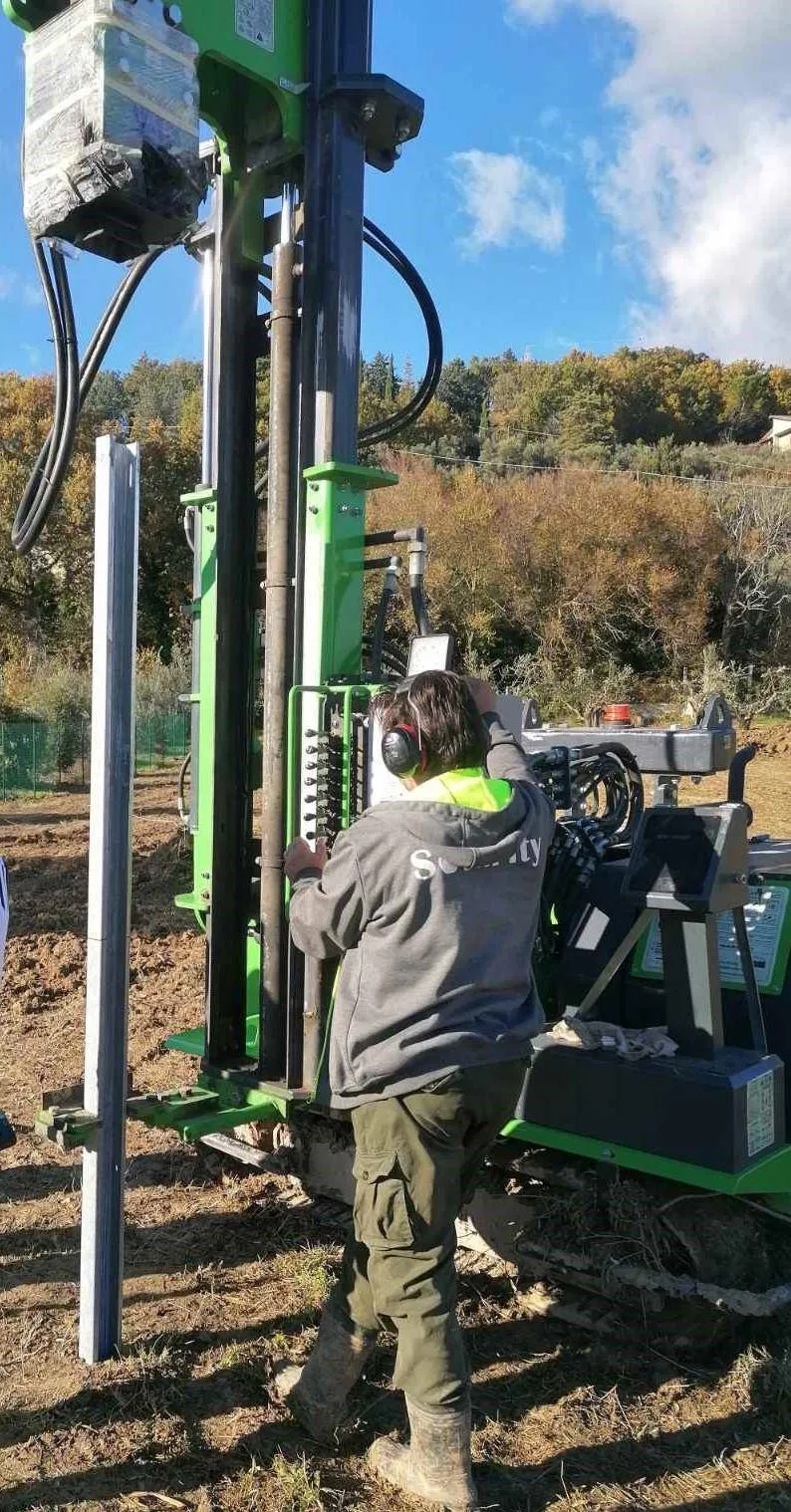

Собствена набивна машина
Разполагаме със собствена набивна машина за монтаж на метални колони за наземни фотоволтаични конструкции.
Изпратете местоположение и задание. Ще уточним набиването според проекта и условията на терена.
Конструкцията се разработва според техническото задание. Обсъждаме приложението, носещата основа и необходимите монтажни детайли.
Изпълнени проекти на Solarity ↗

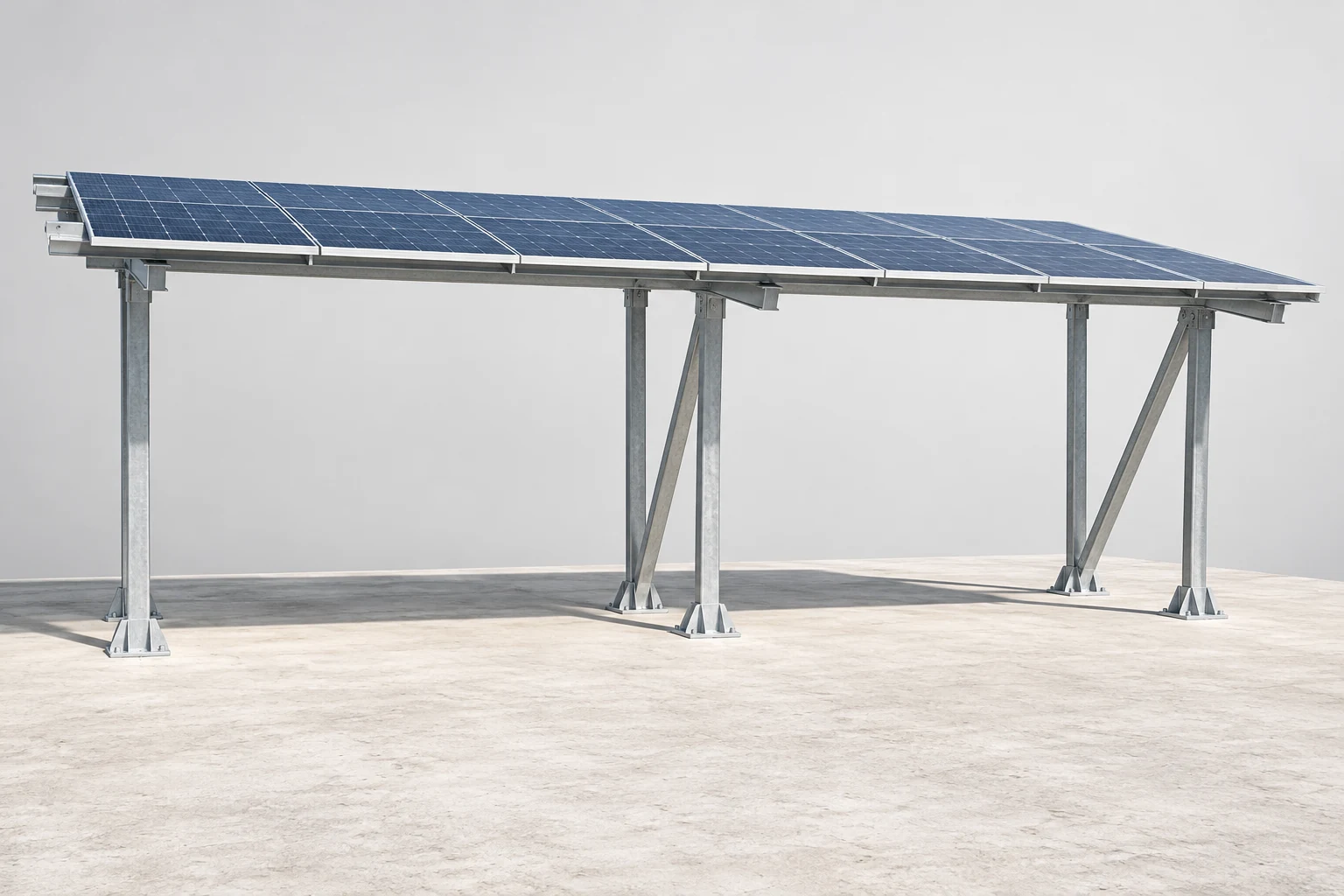

СОЛАРНИ НАВЕСИ / КАРПОРТИ
Соларни навеси
за автомобили
Стоманена конструкция за навес с фотоволтаичен покрив. Решение за паркоместа, което се уточнява според вашия обект.
Изпратете размери, брой паркоместа и снимка или скица на мястото.
04 / МОНТАЖНИ ЕЛЕМЕНТИ

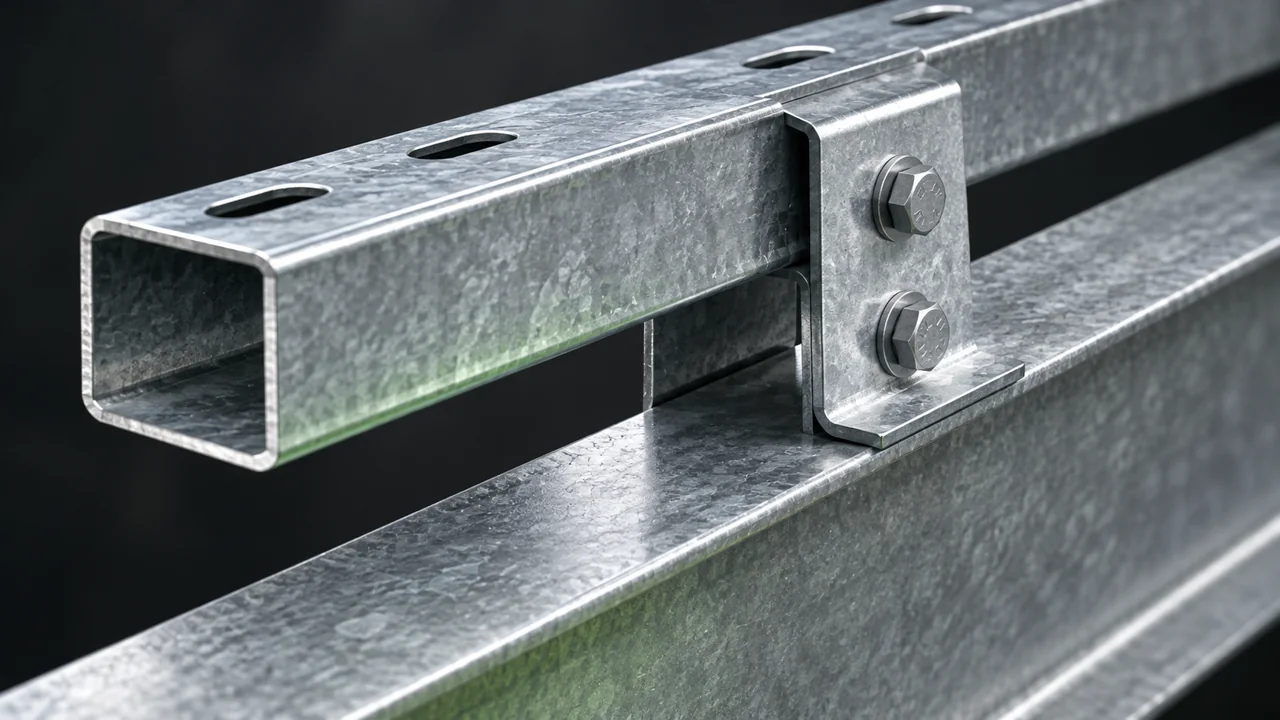

Профили, планки и крепежи
Стоманени профили
Колони, греди, столици и укрепващи елементи за монтажната система.
Изтегли каталог · стр. 38Планки и снадки
Монтажни връзки за различните покриви и наземни конструкции.
Изтегли каталог · стр. 36Клипсове и крепежи
Крайни и средни клипсове, болтове, гайки и шайби.
Изтегли каталог · стр. 3705 / ОЩЕ ЕДНО НАПРАВЛЕНИЕ

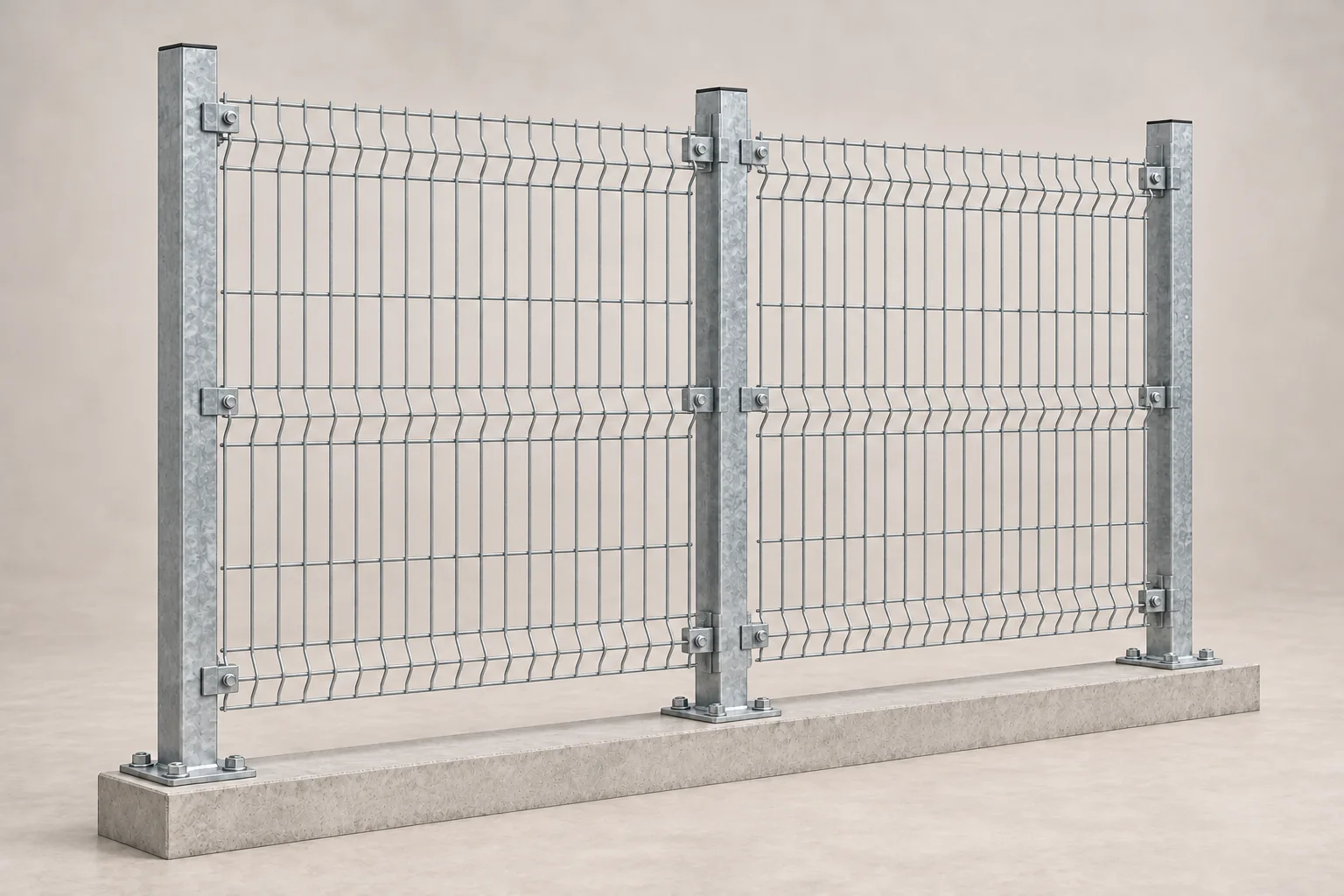

Огради
Изпратете дължина, желана височина и скица на обекта.
Ще уточним изпълнението и ще подготвим индивидуална оферта.
06 / ПОЛЕЗНА ИНФОРМАЦИЯ
Отговори преди
първата стъпка
За конкретно задание
се свържете с нашия екип.
Как да избера конструкция за моя покрив?+
Изберете категорията според покривното покритие. Изпратете размери, описание на носещата основа и снимки. Екипът ще провери закрепването и приложимостта на системата.
Мога ли да поръчам само конструкция или отделни елементи?+
Можете да подадете запитване за конструкция или списък с необходимите профили, планки и крепежи. За отделни части са достатъчни кодове, количества и контакти.
Какви данни са нужни за оферта?+
Избрана система, местоположение, габарити и брой маси или секции. Ако не знаете всички параметри, изпратете наличната информация за техническо уточнение.
Мога ли да изпратя мой чертеж или техническо задание?+
Да. Прикачете PDF, JPG, PNG или WebP към запитването. Можете да изпратите и непълно задание.
Предлагате ли проектиране и монтаж?+
Solarity предлага проектиране, производство и монтаж. Изберете желаните услуги; обхватът им се уточнява за конкретния проект.
Как се определят срокът и цената на доставката?+
Екипът уточнява срока и цената според комплектовката, местоположението и условията за транспорт и разтоварване.
